Ống cách nhiệt chân không

Mỗi dự án phun hơi nước hoặc địa nhiệt đều tiêu tốn rất nhiều tiền để biến nhiên liệu thành hơi nước chất lượng cao trên bề mặt. Trong dây ống thông thường, một phần lớn năng lượng đó bị mất khi đi xuống: chất lượng hơi nước giảm, dầu vẫn nhớt, sáp và cặn tích tụ, vỏ nóng lên và trong vùng đóng băng vĩnh cửu, mặt đất xung quanh giếng có thể bắt đầu tan băng. Khi người vận hành đạt đến điểm này, câu hỏi không còn là "thêm hơi nước?" mà là "làm thế nào để chúng ta giữ nhiệt ở những nơi quan trọng?"

Ống bát phânống cách nhiệt, còn được gọi làống cách nhiệt chân không (VIT), được thiết kế cho chính xác những giếng này. Mỗi mối nối là một cụm thành đôi có-ống sản xuất bên trong và ống mang bên ngoài. Vòng xuyến được lấp đầy bằng vật liệu cách nhiệt hiệu suất cao-và được hút chân không đến chân không cao, với các lớp phản xạ và bộ thu nhận để chặn sự dẫn truyền, đối lưu và bức xạ cùng một lúc. So với ống trần, dây VIT của chúng tôi mang lại chất lượng hơi nước ở lỗ đáy-cao hơn đáng kể, nhiệt độ hình khuyên thấp hơn và tổn thất nhiệt trên mỗi mét nhỏ hơn nhiều.

Được xây dựng trên các loại ống API 5CT như N80, L80 và P110 với BTC hoặc các kết nối chặt khí-cao cấp, Octalống-cách nhiệt trướccó thể chạy bằng thiết bị xử lý OCTG tiêu chuẩn nhưng mang lại cho bạn hiệu suất nhiệt cần thiết cho-bơm hơi dầu nặng, phát triển dầu nặng-ngoài khơi, giếng đóng băng vĩnh cửu và các dự án địa nhiệt entanpy-cao.

Ống cách nhiệt Octal được chế tạo như mộtchuỗi ống đồng tâm tường đôi-. Mỗi khớp bao gồm một khớp nhỏ hơnống bên trongmang chất lỏng giếng và lớn hơnống ngoàiđể bảo vệ hội đồng. Hai ống được hàn lại với nhau ở hai đầu tạo nên sự kín khítkhông gian cách nhiệt hình khuyêngiữa họ. Các mối nối được kết nối trong giếng bằng API BTC hoặc khớp nối ren cao cấp, do đó chuỗi hoàn chỉnh chạy giống như ống tiêu chuẩn.

Thiết kế nhiệt dựa trên việc cắt tất cảba cơ chế truyền nhiệt-cơ bản – dẫn nhiệt, đối lưu và bức xạ – trong hình xuyến:

• Lá nhôm để ngăn chặn bức xạ

Lá nhôm phản chiếu được bọc trong hình khuyên để phản xạ bức xạ hồng ngoại trở lại ống nóng bên trong. Điều này làm giảm đáng kể sự mất nhiệt bức xạ ở nhiệt độ hơi nước cao.

• Vật liệu cách điện để điều khiển dẫn truyền

Khoảng không gian giữa ống bên trong và bên ngoài được lấp đầy bằng vật liệu cách nhiệt-có độ dẫn điện thấp (chẳng hạn như bột đá trân châu hoặc bông thủy tinh siêu mịn). Điều này làm tăng khả năng chịu nhiệt của hình khuyên và hạn chế dòng nhiệt dẫn điện.

• Hút chân không và thu khí để triệt tiêu sự đối lưu

Sau khi lắp ráp, vòng van được hút chân không đến chân không cao và được trang bị các thiết bị thu hồi liên tục hấp thụ khí dư. Hầu như không còn khí để di chuyển, sự truyền nhiệt đối lưu trong vòng xuyến được loại bỏ một cách hiệu quả.

• Xử lý trước ứng suất của ống bên trong để đảm bảo an toàn

Ống bên trong được cung cấp ứng suất trước{0}}có kiểm soát trước khi hàn lần cuối, nhờ đó sự giãn nở và co lại nhiệt trong quá trình hàn và vận hành tại hiện trường không tạo ra ứng suất dư có hại. Điều này giúp giữ cho vùng hàn và toàn bộ mối nối được an toàn về mặt cơ học qua nhiều chu trình gia nhiệt và làm mát.

Bằng cách kết hợp cấu trúc-ống đôi này vớiche chắn bức xạ, cách nhiệt rắn, độ chân không cao và ứng suất trước-ống-bên trong, Ống cách nhiệt Octal giảm thiểu thất thoát nhiệt dọc theo giếng trong khi vẫn hoạt động cơ học giống như dây ống OCTG quen thuộc.

Một điểm kỹ thuật quan trọng là hiệu suất nhiệt không được xác định chỉ bằng vật liệu cách nhiệt. Trong dịch vụ hiện trường, sự mất nhiệt bị ảnh hưởng mạnh mẽ bởi độ ổn định của vành khuyên, tính toàn vẹn của mối hàn-cuối mối hàn và khả năng kiểm soát nhiệt của khu vực mối nối{2}} sau khi lặp đi lặp lại chu trình nhiệt độ. Đó là lý do tại sao ống cách nhiệt-dự ứng lực đặc biệt phù hợp trong dịch vụ hơi nước tuần hoàn thay vì chỉ trong dịch vụ nhiệt độ-ổn định.

Có thể hiểu rõ hơn về dòng sản phẩm thông qua năm hướng-sử dụng trực tiếp: thu hồi nhiệt-dầu nặng, ngăn chặn sự tan băng vĩnh cửu ở các mỏ dầu và khí đốt, các giếng-sáp chống, hệ thống sưởi địa nhiệt và sản xuất điện cũng như-giếng suối nước nóng. Điều này giúp chứng tỏ rằng phạm vi không chỉ giới hạn ở việc phun hơi nước; nó cũng có thể được chọn theo nhiệm vụ bảo quản nhiệt-trong dịch vụ nước nóng-và địa nhiệt.

Giếng suối nước nóng-

Để phát triển-suối nước nóng, giá trị của ống cách nhiệt hoặc ống cách nhiệt không chỉ là giảm thất thoát nhiệt mà còn giữ được nhiều nhiệt hữu ích hơn từ độ sâu đến đầu ra. Trong những dự án như vậy, nhiệt độ đầu ra cao hơn và bảo quản nhiệt ổn định hơn có thể cải thiện giá trị thương mại của giếng và giảm thất thoát nhiệt độ trong quá trình vận chuyển.

Để sàng lọc mô hình dễ dàng hơn, thông tin kích thước trong phần này được sắp xếp thành các nhóm bảng riêng biệt. Bảng đầu tiên bao gồm nhóm kích thước ống cách nhiệt chân không tiêu chuẩn, chủ yếu được sử dụng để phun hơi nước, sản xuất dầu nặng-nặng và dịch vụ nhiệt mỏ dầu khác. Nhóm bảng thứ hai bổ sung thêm các kích cỡ ống cách nhiệt dự ứng lực và các cấp cách nhiệt cho nhiệm vụ nhiệt theo chu kỳ. Bảng thứ ba trình bày các mẫu ống cách nhiệt Octal phổ biến được sử dụng trực tiếp nhiều hơn trong dịch vụ bảo quản-nhiệt địa nhiệt và-nhiệt nóng-. Việc tách biệt các nhóm kích thước này giúp việc đánh giá RFQ dễ dàng hơn và giúp phân biệt các chuỗi nhiệt mỏ dầu thông thường với cấu hình đường ống-cách nhiệt địa nhiệt.

Ống cách nhiệt chân không bát phân có sẵn trong dòng kích thước đại diện sau đây cho các ứng dụng dịch vụ mỏ dầu và hơi nước.

Đối với các dự án có chu kỳ nhiệt lặp đi lặp lại, cũng có sẵn nhóm kích thước ống cách nhiệt dự ứng lực cùng với phân loại cấp độ cách nhiệt{0}}. Những giá trị này tốt nhất nên được hiển thị bên dưới bảng VIT tiêu chuẩn dưới dạng tham chiếu bổ sung cho việc lựa chọn dịch vụ tản nhiệt, đặc biệt khi người mua cần so sánh kích thước, đường bao kết nối, trọng lượng đơn vị và hiệu suất cách nhiệt trong cùng một bước xem xét.

Đối với hệ thống sưởi địa nhiệt, sản xuất điện địa nhiệt và giếng suối -nóng nóng, dòng sản phẩm còn bao gồm dòng mô hình ống cách nhiệt Octal riêng biệt. Việc hiển thị các mô hình này trong một bảng độc lập giúp so sánh các ứng dụng địa nhiệt và nước nóng-nóng dễ dàng hơn mà không cần trộn lẫn chúng với các kích thước ống dịch vụ-hơi nước, đồng thời cung cấp cho người mua điểm khởi đầu rõ ràng hơn cho việc thiết kế kênh bảo toàn nhiệt-và lựa chọn mô hình.

Để lựa chọn kỹ thuật dễ dàng hơn, ống cách nhiệt Octal được cung cấp ở một số dạnglớp nhiệt:

• hạng B– λ ≈ 0,06–0,04 W/(m·độ )
• hạng C– λ ≈ 0,04–0,02 W/(m· độ )
• hạng D– λ ≈ 0,02–0,006 W/(m· độ độ )
• hạng E– λ ≈ 0,006–0,002 W/(m· độ )

Cấp càng cao thì tổn thất nhiệt trên mét càng thấp và chất lượng càng tốt.chất lượng hơi nước của lỗ-dưới cùngcho một điều kiện bề mặt nhất định. Nhóm kỹ thuật của chúng tôi có thể lập mô hình tổn thất nhiệt theo độ sâu để bạn có thể thấy sự khác biệt giữa ống thông thường, ống cơ bảnống-cách nhiệt trướcvà VIT bát phân cấp cao- dọc theo cấu hình giếng cụ thể của bạn.

Để lựa chọn thực tế, cấp nhiệt phải được đọc cùng với thời gian sử dụng. Trong các dự án phun hơi nước và dầu nặng{2}}, độ dẫn nhiệt thấp hơn có nghĩa là chất lượng hơi nước cao hơn ở độ sâu bể chứa và ít truyền nhiệt không mong muốn vào vòng xuyến hơn. Trong các dự án địa nhiệt và suối nước nóng-, độ dẫn nhiệt thấp hơn có nghĩa là nhiệt độ đầu ra cao hơn và nhiệt lượng có thể sử dụng trên bề mặt cao hơn. Đó là lý do tại sao cấp độ cách nhiệt phải gắn liền với sự cân bằng năng lượng của dự án chứ không được coi là số danh mục riêng biệt.

Đối với người mua ống cách nhiệt, câu hỏi quan trọng không chỉ là "bạn có kích cỡ nào?" mà còn là:

• Tôi thực sự có thể tiết kiệm được bao nhiêu tổn thất nhiệt trong giếng của mình?
• Thiết kế có được tối ưu hóa cho các điều kiện-nước sâu, phun hơi nước hoặc trên bờ không?
• Tôi có thể xem cấu hình nhiệt độ và-giá trị k trước khi đặt hàng không?

Để trả lời những điều này, Octal xử lýống cách nhiệtlà một hệ thống được thiết kế chứ không phải một-loại-phù hợp với-tất cả sản phẩm.

Trong công việc thiết kế thực tế, ống cách nhiệt được lựa chọn theo mục tiêu sử dụng, khả năng chịu nhiệt và tình trạng tốt chứ không phải chỉ theo OD. Quá trình đánh giá thường bắt đầu với mục tiêu vận hành: duy trì chất lượng hơi nước đến độ sâu hồ chứa trong các giếng CSS hoặc SAGD, hạn chế rò rỉ nhiệt đến vòng xuyến trong-sản xuất nước sâu, giảm sự sụt giảm nhiệt độ trong các giếng-có sáp trên bờ, bảo vệ các thành tạo đông lạnh trong các khu vực đóng băng vĩnh cửu hoặc bảo toàn nhiệt có thể sử dụng trong dịch vụ nước nóng-địa nhiệt. Từ đó, dây ống được xác định theo cấp cách điện, mục tiêu chân không hình khuyên, cách bố trí giá đỡ, kiểm soát nhiệt kết nối và yêu cầu về tuổi thọ-trong chu kỳ nhiệt lặp đi lặp lại.

Cách tiếp cận này mang lại cho người mua cơ sở hữu ích hơn để so sánh ở giai đoạn dự án. Thay vì chỉ so sánh ống theo kích thước và loại ren, bạn có thể kiểm tra lựa chọn dựa trên mức độ thất thoát nhiệt dự kiến, nhiệt độ đáy-lỗ hoặc đầu ra, nhiệt độ hình khuyên, mức độ phù hợp về độ sâu-của giếng và liệu công trình có nhằm mục đích phun hơi nước,-đảm bảo dòng nước sâu, nhiệm vụ nhiệt trên bờ hay các kênh bảo tồn nhiệt{4}}địa nhiệt hay không. Đó cũng là logic của các phần bên dưới: đầu tiên là cấu hình, sau đó là điều khiển-truyền nhiệt trong hình xuyến, sau đó là mô hình hóa nhiệt độ và giá trị k-, cuối cùng là phạm vi tuổi thọ và độ dài sử dụng.

1. Cấu hình được điều chỉnh theo điều kiện hiện trường
Thay vì một cấu trúc duy nhất, Octal cung cấp một số cấu hình cách nhiệt được xây dựng trên cùng một khái niệm ống bên trong / bên ngoài liền mạch. Để sản xuất nước sâu-, chúng tôi tập trung vào độ ổn định-lâu dài và giá trị k-rất thấp để kiểm soát nhiệt độ hình khuyên và rủi ro hydrat hóa; đối với các dự án hơi nước (CSS / SAGD), chúng tôi nhấn mạnh đến khả năng-nhiệt độ cao và khả năng chống chu trình nhiệt; để bảo vệ các giếng trên bờ và lớp băng vĩnh cửu, chúng tôi cân bằng độ bền cách nhiệt với chi phí và tải trọng cơ học. Mỗi cấu hình được xác định bởi cấp cách điện, mức chân không và cách bố trí hỗ trợ bên trong, do đó bạn có thể khớp chuỗi VIT với trường của mình thay vì điều chỉnh trường phù hợp với ống.

2. Kiểm soát sự đối lưu, dẫn truyền và bức xạ trong vòng xuyến
Thiết kế của chúng tôi kết hợp ba cơ chế để giảm truyền nhiệt giữa đường ống bên trong và bên ngoài:

• Kiểm soát đối lưu- vòng van được hút chân không đến mức chân không xác định, hoặc được đổ đầy khí trơ khi thích hợp, do đó chỉ còn lại lượng chất lỏng tối thiểu để mang nhiệt bằng đối lưu. Getters trong vòng giúp duy trì tình trạng này trong suốt vòng đời của giếng.
• Kiểm soát dẫn truyền– các giá đỡ được bố trí cẩn thận giữ cho ống bên trong và bên ngoài thẳng hàng đồng thời giảm thiểu diện tích tiếp xúc kim loại, duy trì khe hở cách nhiệt ngay cả khi thay đổi tải và nhiệt độ.
• Kiểm soát bức xạ– vật liệu cách nhiệt nhiều-lớp với các lớp phản chiếu và không{1}}dẫn điện (về nguyên tắc tương tự như hệ thống MLI) làm giảm sự truyền nhiệt bức xạ ở nhiệt độ hơi nước cao.

Khi cần thiết, cách nhiệt bổ sung được áp dụng xung quanhvùng khớpđể các kết nối không trở thành "điểm nóng" trong chuỗi.

3. hiệu suất dựa trên giá trị k-và mô hình hóa nhiệt
Hiệu suất nhiệt được thể hiện dưới dạnggiá trị k-(tổn thất nhiệt tính bằng BTU/hr·ft· độ F hoặc W/m· độ ). Ống cách nhiệt bát phân hiện có sẵn ở nhiều dải giá trị k-, từ mực nước-sâu được thiết kế để rò rỉ nhiệt rất thấp cho đến cấp độ k{3}}k cao hơn nhưng tiết kiệm hơn cho dịch vụ trên bờ có nhiệt độ-trung bình.

Đối với công việc dự án, nhóm kỹ thuật của chúng tôi có thể:

• tính toán giá trị k-cho cấu hình ống cách nhiệt đã chọn,
• chạyhồ sơ nhiệt độ-so với-độ sâucho hình dạng giếng cụ thể của bạn và
• so sánh các trường hợp như "ống thông thường và ống cách nhiệt" hoặc "VIT cấp trung và cấp cao".

Điều này giúp bạn có cái nhìn rõ ràng về chất lượng hơi nước của lỗ-dưới đáy, nhiệt độ vỏ/hình khuyên và nhiệt độ thoát ra bề mặttrướcbạn cam kết với một thiết kế chuỗi.

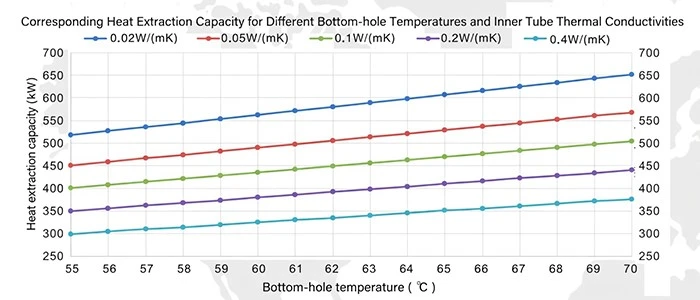

Bảng so sánh đơn giản bên dưới cho thấy độ dẫn nhiệt thấp hơn có liên quan như thế nào đến công suất chiết nhiệt-cao hơn trong các điều kiện nhiệt độ lỗ đáy-khác nhau.

Logic kỹ thuật tương tự cũng mở rộng sang các ứng dụng địa nhiệt và nước nóng. Ba khái niệm kênh nhiệt-lỗ hạ nhiệt được xác định là Sơ đồ A, B và C. Sơ đồ A thể hiện giếng khoan không được xử lý cách nhiệt hiệu quả, trong đó nhiều nhiệt được hấp thụ và thất thoát trong phần lưu trữ nhiệt-. Sơ đồ B áp dụng cách nhiệt trên một phần mặt cắt để nâng cao hiệu quả sử dụng địa nhiệt. Sơ đồ C xây dựng kênh bảo toàn nhiệt-trong hố hạ lưu hoàn chỉnh hơn để có thể đẩy mạnh việc sử dụng địa nhiệt hơn nữa, đặc biệt là ở các giếng nhiệt-cao hơn. Điều này quan trọng vì nó kết nối việc lựa chọn đường ống với hiệu suất bảo toàn nhiệt{10}}của hệ thống chứ không chỉ với kích thước ống.

Một hướng ứng dụng khác là lộ trình trao đổi nhiệt đồng trục-sử dụng cách bố trí ống-trung tâm và vỏ, trong đó ống cách nhiệt được sử dụng để bảo toàn năng lượng địa nhiệt hữu ích hơn dọc theo giếng. Đối với các dự án sản xuất điện và sưởi ấm địa nhiệt-, việc lựa chọn thường được quyết định bởi nhiệt độ đầu ra, tốc độ tuần hoàn, trích xuất nhiệt-giếng đơn và sản lượng nhiệt hàng năm chứ không chỉ OD và loại ren.

Trường hợp PERT II đại diện được liệt kê bên dưới để cho thấy cách đánh giá nhiệt độ đầu ra và công suất-giếng đơn trong điều kiện vận hành địa nhiệt xác định.

Các cấu hình địa nhiệt điển hình bao gồm vỏ 273,05 × 11,43 mm với kích thước kênh cách nhiệt phù hợp 178 × 135/194/154 mm cho khoảng 4000–4500 m giếng và công suất khoảng 3750–4500 kW, vỏ 244,5 × 10,03 mm với cách sắp xếp lớp 140 × 100 / 154 mm cho khoảng Giếng 3100 m và khoảng 1250–1500 kW, vỏ 219,1 × 10,16 mm với cách sắp xếp lớp 140 × 100/154 mm cho khoảng 3000 m giếng và khoảng 1000–1250 kW, vỏ 177,8 × 9,19 mm với cách sắp xếp lớp 114 × 81/127 mm cho khoảng Giếng 2500–3000 m và khoảng 750–1000 kW, và vỏ 139,7 × 7,72 mm với cách sắp xếp lớp 89 × 62 / 99 mm cho khoảng 2500–3000 m giếng và khoảng 400–600 kW.

Để phù hợp với dự án dễ dàng hơn, tuyến địa nhiệt được nhóm tiếp thành các dòng H2000, H3000 và H4000. Về mặt thực tế, những giải pháp này thể hiện các giải pháp địa nhiệt-đầu ra sâu hơn và cao hơn, giúp người mua căn chỉnh mục tiêu độ sâu và{5}}khai thác nhiệt của giếng với tuyến đường ống-cách nhiệt chính xác.

So sánh hiệu suất trực tiếp cũng giúp làm rõ vị trí mà tuyến đường ống cách nhiệt{0}}tăng thêm giá trị so với PERT II. Độ dẫn nhiệt của PERT II khoảng 0,42 W/(m·K), so với mức dưới 0,02 W/(m·K) của ống cách nhiệt Octal. Trong phép so sánh-nhiệt độ hạ cấp 70 độ, công suất trích nhiệt-là khoảng 375 kW đối với PERT II và khoảng 650 kW đối với ống cách nhiệt Octal, tăng khoảng 275 kW, hay khoảng 73%. Trong một so sánh khác đối với giếng 2500 m với nhiệt độ đáy lỗ khoảng 60 độ, tốc độ dòng chảy 30 m³/h và điều kiện nước quay trở lại 20 độ, PERT II đạt nhiệt độ đầu ra khoảng 26 độ và công suất giếng đơn 210 kW{21}}, trong khi ống cách nhiệt Octal đạt khoảng 33 độ và 453 kW, cải thiện công suất khai thác nhiệt{24}giếng đơn{24}} khoảng 243 kW, tương đương khoảng 116%.

Bảng so sánh dưới đây tóm tắt cùng cơ sở thử nghiệm và sự khác biệt về hiệu suất giữa ống cách nhiệt PERT II và Octal.

4. Các tùy chọn về tuổi thọ và độ dài được thiết kế
Ống cách nhiệt Octal được sản xuất tạiĐộ dài của Phạm vi 2 và Phạm vi 3với tuổi thọ thiết kế phù hợp với dịch vụ-nước sâu-lâu dài, hơi nước-hoặc địa nhiệt. Tính toàn vẹn chân không, hiệu suất cách nhiệt và các mối hàn đều đủ tiêu chuẩn để chịu được chu trình nhiệt trong nhiều năm, vì vậy giá trị k-bạn thấy trong mô hình thiết kế chính là giá trị k-bạn có thể mong đợi tại hiện trường.

Ống cách nhiệt Octal được xây dựng trên các loại ống API 5CT quen thuộc:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 và các loại cường độ-cao khác dành cho giếng HPHT
• Kết nối tiêu chuẩn làAPI BTC, và chúng tôi cũng có thể cung cấp:
• các kết nối đặc biệt khí-chặt (ví dụ: các sợi kim loại-đến-kim loại cao cấp có hiệu suất tương tự như ống dẫn khí-cao cấp-của giếng).
• các tùy chọn tích hợp và bán{0}} tuôn ra dành cho các lớp lót quan trọng-có khoảng trống.
• phù hợp với các khớp nối cách nhiệt, bộ phân tần và phụ kiện.

Điều này có nghĩa là bạn có được lợi thế về nhiệt củaống cách nhiệt chân không, nhưng đội ngũ giàn khoan của bạn vẫn vận hành nó với các phương pháp xử lý OCTG quen thuộc.

Dữ liệu cấp độ kết nối-đại diện có thể giúp người mua sàng lọc các sản phẩm ứng cử viên trước khi hoàn tất RFQ. Các mẫu ống-cách nhiệt điển hình bao gồm:

· 140 × 100- 5-1/2" BTC, kết nối OD khoảng154 mm, đơn vị trọng lượng khoảng31 kg/m, chiều dài tham chiếu khoảng1429 cm, lớp ống-bên ngoàiN80 139.7 × 6, cường độ áp suất ống-bên ngoài khoảngLớn hơn hoặc bằng 23 MPa, lớp ống- bên trongN80 108 × 4, cường độ áp suất đường ống-bên trong lớn hơn hoặc bằng36 MPa, độ dẫn nhiệt ở mức 100 độλ < 0,02 W/(m·K)

· 189 × 62 - 3-1/2" NU, kết nối OD về108 mm, đơn vị trọng lượng khoảng15,2 kg/m, chiều dài tham chiếu khoảng39 ft, ống ngoàiN80 89 × 4,cường độ-áp suất ống bên ngoài khoảngLớn hơn hoặc bằng 25,8 MPa, ống bên trongJ55 70 × 4, cường độ áp suất-ống bên trong khoảngLớn hơn hoặc bằng 38 MPa, độ dẫn nhiệt ở mức 100 độλ < 0,02 W/(m·K)

· 1219 × 182- 8-5/8" SC, kết nối OD khoảng233 mm, đơn vị trọng lượng khoảng65,7 kg/m, chiều dài tham chiếu khoảng70 ft,ống ngoài 20# 219 × 7, cường độ áp suất ống-bên ngoài khoảngLớn hơn hoặc bằng 9 MPa20# 196 × 6, cường độ áp suất-ống bên trong khoảngLớn hơn hoặc bằng 13 MPa, độ dẫn nhiệt ở mức 100 độλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, kết nối OD khoảng127mm,đơn vị trọng lượng khoảng22,6 kg/m,chiều dài tham chiếu khoảng96 ft, ống ngoàiN80 114 × 5,cường độ-áp suất ống bên ngoài khoảngLớn hơn hoặc bằng 24,3 MPa, ống bên trongN80 89 × 4, cường độ áp suất-ống bên trong khoảngLớn hơn hoặc bằng 43 MPa, độ dẫn nhiệt ở mức 100 độλ < 0,02 W/(m·K)

Những chi tiết này rất quan trọng vì việc mua-ống cách nhiệt hiếm khi được quyết định chỉ bằng hiệu suất nhiệt. Loại kết nối và OD khớp nối ảnh hưởng đến khoảng hở hoạt động, khả năng tương thích với cấu trúc giếng hiện có và tính thực tế của việc lắp đặt tại hiện trường. Việc thêm các chi tiết cấp độ mô hình-này vào trang sẽ giúp cuộc thảo luận trở nên hữu ích hơn cho cả việc đánh giá kỹ thuật và so sánh mua hàng.

Lộ trình sản xuất ống cách nhiệt của chúng tôi được thiết kế xoay quanh độ tin cậy của vòng chân không cũng như hiệu suất cơ học:

1. Chuẩn bị đường ống liền mạch– ống bên ngoài và bên trong được sản xuất từ ​​ống liền mạch cán nóng-, được cắt theo chiều dài,-được xử lý nhiệt và được kiểm tra 100% NDT-. Các bề mặt được bắn-để đảm bảo độ bám dính tốt và sạch sẽ.
2. Lắp ráp cách nhiệt– ống bên trong được bọc hoặc đóng gói bằng đá trân châu/bông thủy tinh, giấy phản quang và miếng đệm theo cấp nhiệt đã chọn, sau đó lắp vào ống bên ngoài.
3. Căng trước và hàn– độ căng trước{0}}có kiểm soát được áp dụng cho ống bên trong, sau đó cả hai đầu được hàn để đóng vòng sợi trong khi vẫn duy trì sự thẳng hàng.
4. Xử lý chân không- vòng van được hút chân không đến mức chân không quy định; getters được kích hoạt để duy trì áp suất thấp trong suốt thời gian sử dụng của dây.

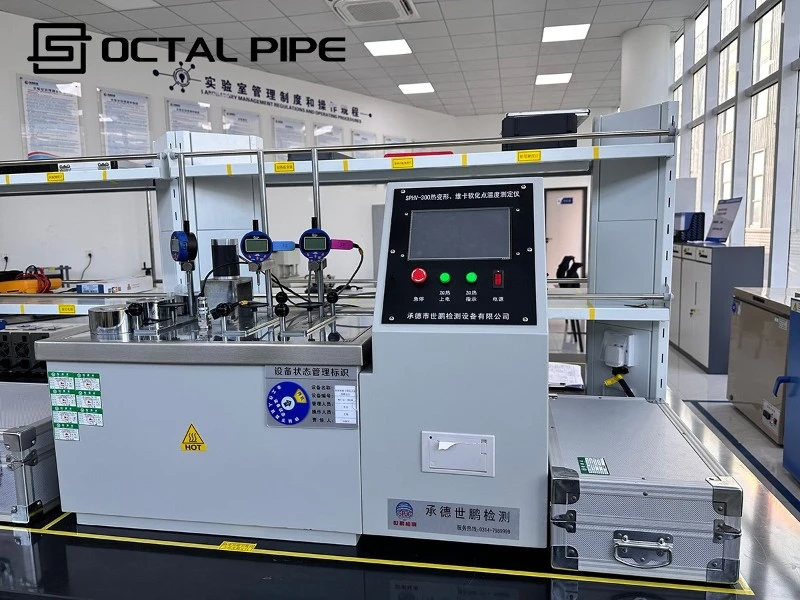

5. Kiểm tra tính toàn vẹn rò rỉ và chân không– các mối hàn và cổng chân không được kiểm tra (NDT và kiểm tra rò rỉ) để xác nhận độ kín của vòng van.
6. Kiểm tra độ dẫn nhiệt– các mối nối mẫu từ mỗi lô phải trải qua thử nghiệm λ để kiểm tra cấp cách điện.
7. Luồng và hoàn thiện– các kết nối được gia công, đo lường theo API 5B hoặc bản vẽ cao cấp, ren được photphat hóa và bảo vệ, các mối nối được đánh dấu và đóng gói để vận chuyển.

8. Chuỗi thử nghiệm hoàn chỉnh– kiểm tra cơ khí, NDT, chân không, nhiệt và ren – được gắn vớisố nhiệt và số khớpvà được ghi lại trong gói EN 10204 3.1 / 3.2 để phê duyệt dự án.

Quy trình sản xuất có thể được mô tả rõ ràng hơn như chuẩn bị và xáo trộn đầu ống-, xử lý nhiệt, kiểm tra, cắt chiều dài-cố định và làm sạch bề mặt bên trong/bên ngoài; bọc giấy nhôm và vật liệu cách nhiệt; lắp ráp ống ngoài và ống trong; kéo dài và hàn trước; hút chân không bằng kiểm tra rò rỉ và kiểm tra bằng tia X-; hình khuyên-ổn định chân không; thử nghiệm độ dẫn nhiệt-; và các hoạt động cuối cùng như xâu chuỗi, kiểm tra độ ẩm và đóng gói xuất khẩu. Phần mô tả quy trình bổ sung này đáng được bổ sung vì nó mang lại cho người mua một lộ trình chấp nhận rõ ràng hơn từ ống thô đến mối nối cách nhiệt hoàn thiện.

Từ quan điểm mua sắm, vấn đề thương mại không chỉ là liệu sản phẩm bắt đầu có tổn thất nhiệt thấp hay không, mà là liệu vòng xuyến có còn được bịt kín hay không, liệu khu vực hàn có ổn định sau chu trình nhiệt hay không và liệu các mối nối đã hoàn thiện có thể được giải phóng bằng ren lặp lại và hồ sơ kiểm tra có thể theo dõi hay không. Đây là lý do tại sao phần QA nên gắn liền với kiểm tra nhiệt, tính toàn vẹn chân không, NDT, kiểm tra kết nối và tài liệu cùng nhau thay vì coi chúng là các yêu cầu riêng biệt.

Nhiều kết quả tìm kiếm choống cách nhiệtthực sự đề cập đến các sản phẩm bề mặt nhưống PEX cách nhiệt trướccho các vòng sưởi ấm-của quận,ống đồng cách nhiệt trướccho HVAC,ống co nhiệt cách nhiệtcho dây cáp điện hoặc các mặt hàng có thương hiệu nhưống cách nhiệt dekronđược sử dụng trong các thiết bị công nghiệp. Những sản phẩm này rất hữu ích trong lĩnh vực của họ, nhưng chúngkhông được thiết kế cho-dịch vụ lỗ 350–400 độ, tải trọng sập cao hoặc yêu cầu API 5CT.

Octal cung cấp một danh mục khác:ống cách nhiệt chân không bằng thép cho giếng dầu, khí đốt và địa nhiệt. Sản phẩm của chúng tôi:

• sử dụng ống thép cấp API 5CT-thay vì nhựa hoặc đồng.
• được thiết kế để vận chuyển hơi nước và sản xuất chất lỏng dưới áp suất cao ở độ sâu.
• tích hợp với dây vỏ OCTG, thiết bị đầu giếng và-các công cụ đục lỗ.
• và trải qua cùng cấp độ thử nghiệm OCTG như ống sản xuất, bên cạnh các thử nghiệm chân không và nhiệt.

Vì vậy nếu dự án của bạn cầnống PEX cách nhiệt trướchoặcống đồng cách nhiệt trướcđối với các dòng bề mặt, đó là những sản phẩm riêng biệt; khi bạn cần ống thép cách nhiệt có thể tồn tại trong giếng,Ống cách nhiệt chân không Octallà giải pháp thích hợp.

Octal cung cấp một danh mục khác: ống cách nhiệt chân không bằng thép và ống cách nhiệt cho giếng dầu, khí đốt, địa nhiệt và nước nóng. Sản phẩm được chế tạo trên các ống thép chứ không phải nhựa hoặc đồng, được thiết kế để vận chuyển hơi nước hoặc chất lỏng nóng trong điều kiện tốt, tích hợp với dây OCTG và thiết bị hạ cấp, đồng thời trải qua quá trình kiểm soát chất lượng liên quan đến cơ, nhiệt, chân không và kết nối.

Một điểm khác biệt nữa là dòng sản phẩm này không chỉ được hiểu là ống phun hơi nước cho giếng dầu. Nó cũng bao gồm một tuyến đường ống-cách nhiệt để sưởi ấm địa nhiệt, sản xuất điện địa nhiệt và giếng suối-nóng, trong đó giá trị được đo bằng nhiệt độ đầu ra cao hơn, khả năng bảo quản nhiệt tốt hơn và hiệu suất khai thác-giếng nhiệt-đơn mạnh mẽ hơn.

Liên hệ ngay

Câu hỏi thường gặp





Câu hỏi thường gặp 1 – Khi nào tôi nên sử dụng ống cách nhiệt thay vì ống thông thường?

Sử dụngống cách nhiệt chân khôngtrong các giếng phun hơi nước (CSS / SAGD), giếng dầu-nước nặng{1}}sâu, địa nhiệt và đóng băng vĩnh cửu hoặc nơi có vấn đề về sáp, hydrat hoặc nhiệt độ hình khuyên cao. Nó làm giảm mức sử dụng nhiên liệu, bảo vệ vỏ và giúp duy trì hoạt động sản xuất.

Câu hỏi thường gặp 2 – Ống cách nhiệt có những kích cỡ và cấp độ nào?

Chúng tôi cung cấpống cách nhiệtdựa trên ống API 5CT từ2-7/8"×1,9" đến 7"×5-1/2", ở các loại như dòng N80, L80 và Q125, có kết nối chặt chẽ bằng BTC hoặc khí cao cấp-, độ dài R2/R3 và khớp nối con nhộng cách nhiệt phù hợp.

Câu hỏi thường gặp 3 – Ống cách nhiệt Octal có thể xử lý nhiệt độ và giá trị k- nào?

Octal Pipe VIT được thiết kế cho khoảng400 độhơi nước hoặc nước nóng. Các cấp cách nhiệt khác nhau có giá trị k-thấp khoảng0,002–0,006 W/(m· độ ), giúp giảm nhiệt độ giếng khoan thấp hơn nhiều so với ống sản xuất thông thường.

Chứng nhận



Giấy chứng nhận CE

Chứng chỉ ISO 9001

Chứng chỉ API Q1

Giấy chứng nhận ABS

Chứng chỉ AP-5L

Chứng chỉ API-5CT



Loại dịch vụ:phun hơi nước (CSS / SAGD), sản xuất dầu-nặng, nước sâu-, địa nhiệt, giếng đóng băng vĩnh cửu

Kết cấu:ống thép liền mạch có thành đôi{0}}đồng tâm, hình khuyên chân không có lớp cách nhiệt nhiều lớp

Phạm vi kích thước (bên ngoài × bên trong):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Chiều dài:Phạm vi 2 (R2) và Phạm vi 3 (R3), khớp nối cách nhiệt có sẵn

Các loại thép:N80, L80-1/1Cr/3Cr/9Cr, Q125, S135 và các loại API 5CT khác

Kết nối:API BTC theo tiêu chuẩn, các kết nối cao cấp-chặt chẽ về gas tùy chọn

Cấp nhiệt (giá trị k{0}}):nhiều mức cách điện, k xuống tới khoảng. 0.002–0,006 W/(m· độ ) tùy theo cấp

Tối đa. nhiệt độ hoạt động:lên tới khoảng 400 độ (tùy thuộc vào ứng dụng)
